Cọc tiếp địa mạ kẽm cho cột đèn là bộ phận quan trọng trong hệ thống tiếp địa, giúp dẫn dòng điện rò hoặc dòng sự cố xuống đất, góp phần bảo vệ thiết bị chiếu sáng và tăng mức độ an toàn khi vận hành. Việc lựa chọn đúng đường kính, chiều dài cọc và độ dày lớp mạ kẽm cần dựa trên điều kiện đất, yêu cầu kỹ thuật và quy mô công trình. Bài viết dưới đây An Trường Thịnh sẽ giúp bạn hiểu rõ tác dụng của cọc tiếp địa mạ kẽm và cách chọn kích thước phù hợp cho từng hệ thống cột đèn.
Tác dụng của cọc tiếp địa mạ kẽm cho cột đèn
Cọc tiếp địa mạ kẽm cho cột đèn là một phần quan trọng trong hệ thống an toàn điện của các công trình chiếu sáng ngoài trời. Cọc được đóng xuống đất và liên kết với cột đèn, tủ điện hoặc hệ thống dây tiếp địa nhằm tạo đường dẫn cho dòng điện sự cố truyền xuống đất.
Một số tác dụng chính gồm:
- Dẫn dòng điện rò xuống đất: giúp giảm nguy cơ điện áp rò xuất hiện trên thân cột kim loại.
- Hỗ trợ bảo vệ người sử dụng: hạn chế nguy cơ điện giật khi có sự cố cách điện.
- Bảo vệ thiết bị điện: góp phần giảm ảnh hưởng của sự cố điện đến đèn, dây dẫn và thiết bị điều khiển.
- Hỗ trợ hệ thống chống sét: trong một số hệ thống, cọc tiếp địa là một phần của mạng tiếp đất dùng để phân tán dòng sét.
- Ổn định hệ thống điện: giúp hệ thống bảo vệ như aptomat, thiết bị chống rò hoạt động hiệu quả hơn khi xảy ra sự cố.
- Phù hợp môi trường ngoài trời: lớp mạ kẽm giúp hạn chế ăn mòn khi cọc tiếp xúc lâu dài với đất và độ ẩm.
Với hệ thống cột đèn đường, sân vườn, khu đô thị hoặc nhà máy, bố trí tiếp địa đúng kỹ thuật là yếu tố cần được tính toán ngay từ giai đoạn thi công.

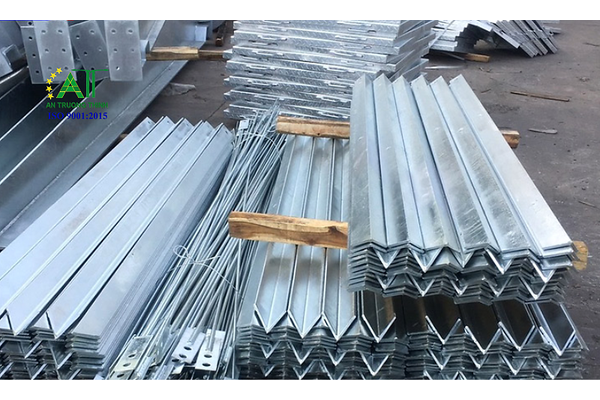

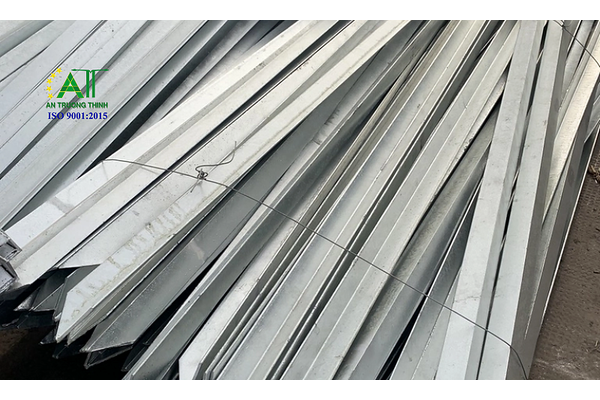

Cấu tạo và đặc điểm của cọc tiếp địa mạ kẽm
Cọc tiếp địa thường được chế tạo từ thép có khả năng chịu lực tốt, sau đó được phủ lớp kẽm để tăng khả năng chống ăn mòn. Kết cấu tương đối đơn giản nhưng phải đảm bảo đủ độ cứng để đóng sâu xuống đất mà không bị cong hoặc biến dạng.
Cấu tạo cơ bản
Một cọc tiếp địa mạ kẽm thường gồm:
- Thân cọc thép: tạo độ cứng và khả năng chịu lực khi thi công.
- Lớp mạ kẽm: phủ bên ngoài để hạn chế gỉ sét và ăn mòn.
- Đầu cọc: có thể được thiết kế thuận tiện cho việc đóng xuống đất.
- Điểm liên kết: dùng để kết nối dây đồng, cáp tiếp địa hoặc thanh dẫn với hệ thống cột đèn.
- Phụ kiện nối: có thể sử dụng kẹp, bulong hoặc chi tiết liên kết tùy thiết kế.
Cấu tạo này giúp cọc vừa chịu được lực cơ học khi đóng xuống nền đất, vừa duy trì khả năng làm việc ổn định trong môi trường ẩm.
Xem thêm: Cần đèn chiếu sáng cao áp cần đơn, cần đôi và cần cánh buồm khác nhau thế nào?
Đặc điểm nổi bật
Cọc tiếp địa mạ kẽm được sử dụng nhiều trong hệ thống chiếu sáng nhờ các đặc điểm:
- Có độ cứng tương đối cao.
- Chịu được điều kiện chôn ngầm.
- Lớp kẽm giúp giảm tốc độ oxy hóa.
- Dễ kết nối với dây tiếp địa.
- Có thể thi công đơn lẻ hoặc thành cụm nhiều cọc.
- Phù hợp với nhiều loại cột đèn và tủ điện ngoài trời.
Tuy nhiên, hiệu quả tiếp địa không chỉ phụ thuộc vào bản thân cọc mà còn liên quan đến điện trở suất của đất, số lượng cọc, khoảng cách giữa các cọc và phương pháp thi công.
Nên chọn kích thước cọc tiếp địa mạ kẽm cho cột đèn như thế nào?
Kích thước cọc tiếp địa mạ kẽm cho cột đèn không nên lựa chọn theo một thông số cố định cho tất cả công trình. Cần căn cứ vào điều kiện đất, quy mô hệ thống và yêu cầu thiết kế tiếp địa.
Một số thông số cần quan tâm gồm:
- Chiều dài cọc: cọc dài hơn có khả năng tiếp xúc với lớp đất sâu hơn, thường thuận lợi hơn trong việc giảm điện trở tiếp địa.
- Đường kính cọc: cần đủ lớn để đảm bảo độ cứng khi đóng xuống nền đất.
- Độ dày lớp mạ: ảnh hưởng đến khả năng chống ăn mòn lâu dài.
- Số lượng cọc: một số công trình cần dùng nhiều cọc liên kết thành hệ thống.
- Khoảng cách giữa các cọc: cần bố trí hợp lý để tăng hiệu quả phân tán dòng điện.
- Điều kiện nền đất: đất khô, đất đá hoặc khu vực có điện trở suất cao có thể cần phương án tiếp địa khác với đất ẩm.
Một số kích thước cọc thường gặp trên thị trường có thể nằm trong nhóm đường kính khoảng D14, D16, D18 hoặc lớn hơn, chiều dài từ khoảng 1,5 m đến 2,5 m hoặc theo thiết kế. Tuy nhiên, đây chỉ là kích thước tham khảo; thông số cuối cùng cần dựa trên hồ sơ kỹ thuật và kết quả đo điện trở tiếp địa tại công trình.
An Trường Thịnh có thể hỗ trợ lựa chọn kích thước cọc, số lượng và phụ kiện liên kết dựa trên yêu cầu của từng hệ thống cột đèn.
Xem thêm: Bulong khung móng cột đèn M20, M24, M27, M30 nên dùng cho loại trụ nào?
Những lưu ý khi lắp đặt cọc tiếp địa cho hệ thống cột đèn
Lắp đặt đúng kỹ thuật có ảnh hưởng trực tiếp đến hiệu quả của hệ thống tiếp địa. Vì vậy, ngoài việc chọn đúng cọc, cần quan tâm đến vị trí đóng cọc và chất lượng liên kết.
Một số lưu ý quan trọng gồm:
- Xác định vị trí phù hợp: ưu tiên khu vực đất có độ ẩm và khả năng dẫn điện tốt.
- Đóng cọc đủ sâu: giúp tăng diện tích tiếp xúc giữa cọc và đất.
- Không làm hỏng lớp mạ: hạn chế va đập quá mạnh gây bong lớp kẽm trong quá trình thi công.
- Liên kết chắc chắn: dây tiếp địa phải được kẹp hoặc nối chặt với cọc.
- Bố trí nhiều cọc khi cần: với công trình có yêu cầu điện trở thấp, có thể phải sử dụng hệ thống nhiều cọc.
- Đo điện trở sau thi công: đây là bước quan trọng để kiểm tra hệ thống có đạt yêu cầu thiết kế hay không.
- Kiểm tra định kỳ: các mối nối, dây dẫn và khu vực tiếp địa nên được kiểm tra sau thời gian sử dụng.
- Tuân thủ hồ sơ thiết kế: không nên tự ý thay đổi đường kính, chiều dài hoặc số lượng cọc nếu chưa đánh giá kỹ thuật.
Với cột đèn đường, khu đô thị hoặc khu công nghiệp, hệ thống tiếp địa nên được thi công đồng bộ với móng cột, dây dẫn và tủ điện để đảm bảo hiệu quả bảo vệ.
Kết luận
Cọc tiếp địa mạ kẽm cho cột đèn có vai trò dẫn dòng điện rò và dòng sự cố xuống đất, góp phần bảo vệ người sử dụng và thiết bị trong hệ thống chiếu sáng. Để hệ thống hoạt động hiệu quả, cần lựa chọn đúng đường kính, chiều dài, số lượng cọc và thi công phù hợp với đặc điểm nền đất.
Nếu bạn đang cần lựa chọn cọc tiếp địa cho cột đèn đường, sân vườn, khu đô thị hoặc công trình công nghiệp, An Trường Thịnh có thể hỗ trợ tư vấn kích thước, số lượng và phương án sử dụng phù hợp với yêu cầu thực tế của dự án.
