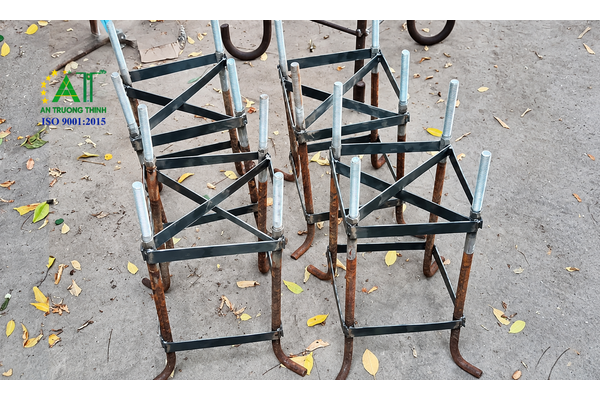

Bulong khung móng cột đèn là bộ phận liên kết trực tiếp giữa trụ đèn và móng bê tông, có vai trò giữ cột ổn định trong quá trình sử dụng. Tùy theo chiều cao trụ, kích thước mặt bích, tải trọng bộ đèn và điều kiện lắp đặt, có thể sử dụng các loại bulong M20, M24, M27 hoặc M30. Việc chọn đúng đường kính bulong không chỉ giúp lắp đặt chính xác mà còn bảo đảm khả năng chịu lực và hạn chế rung lắc cho trụ đèn ngoài thực tế. Cùng An Trường Thịnh tìm hiểu rõ hơn trong bài viết dưới đây.
So sánh bulong khung móng cột đèn M20, M24, M27, M30
Bulong khung móng cột đèn M20, M24, M27 và M30 khác nhau chủ yếu ở đường kính thân bulong, khả năng chịu lực và nhóm trụ đèn phù hợp. Khi lựa chọn cần xem xét đồng thời chiều cao cột, kích thước mặt bích, tải trọng bộ đèn và điều kiện gió tại khu vực lắp đặt.
| Loại bulong | Đường kính danh nghĩa | Mức tải tham khảo | Loại trụ phù hợp |
| M20 | 20 mm | Nhỏ | Trụ đèn thấp, bộ đèn nhẹ, mặt bích nhỏ |
| M24 | 24 mm | Trung bình | Trụ đèn đường thông dụng, tải trọng vừa |
| M27 | 27 mm | Khá lớn | Trụ cao hơn, cần đèn dài hoặc lắp nhiều bộ đèn |
| M30 | 30 mm | Lớn | Trụ cao, trụ chuyên dụng hoặc công trình yêu cầu chịu lực cao |
Trong đó, M20 thường dùng cho các mẫu trụ nhỏ và tải trọng thấp; M24 phù hợp với nhiều dòng cột đèn đường phổ biến; M27 được lựa chọn khi trụ cao hơn hoặc chịu tải lớn hơn; còn M30 thường dùng cho các kết cấu lớn, cần độ ổn định cao.
Bảng trên chỉ mang tính tham khảo. Khi đưa vào sản xuất, kích thước bulong cần được đối chiếu với bản vẽ mặt bích, bản vẽ móng và tính toán tải trọng thực tế để bảo đảm khả năng lắp đặt và chịu lực của toàn bộ hệ trụ.
Xem thêm: Bulong Cột Đèn Đạt Cấp Bền Giá Tốt Rẻ M24 M27 M30 M32
Cách chọn bulong khung móng theo chiều cao và tải trọng cột
Việc lựa chọn bulong khung móng cột đèn không nên chỉ dựa vào chiều cao của trụ. Cùng một chiều cao nhưng nếu cột dùng cần đèn dài, lắp nhiều bộ đèn hoặc đặt tại khu vực có gió lớn thì yêu cầu về kích thước và khả năng chịu lực của bulong cũng sẽ khác.
Chọn theo chiều cao và trọng lượng trụ
Chiều cao và trọng lượng tổng thể là hai yếu tố đầu tiên cần kiểm tra khi xác định kích thước bulong móng.
- Trụ càng cao thì mô-men tác động tại chân cột càng lớn.
- Cần tính cả trọng lượng thân trụ, cần đèn và phụ kiện.
- Trụ lớn hoặc kết cấu nặng thường yêu cầu bulong có đường kính lớn hơn.
Vì vậy, không nên áp dụng một loại bulong cố định cho tất cả các cột có cùng chiều cao.
Chọn theo bộ đèn và cần đèn
Số lượng bộ đèn và chiều dài cần đèn ảnh hưởng trực tiếp đến tải trọng tác động lên chân trụ.
- Cột cần đơn thường có tải trọng nhỏ hơn cần đôi hoặc nhiều tay đèn.
- Cần đèn càng dài thì mô-men tại chân cột càng tăng.
- Bộ đèn có trọng lượng lớn cần được tính vào tải trọng tổng thể.
Khi thay đổi loại đèn hoặc kết cấu cần đèn, nên kiểm tra lại thông số bulong thay vì giữ nguyên thiết kế cũ.
Chọn theo tải trọng gió
Tải trọng gió là yếu tố quan trọng, đặc biệt với trụ cao hoặc lắp ở khu vực trống trải.
- Trụ càng cao thì diện tích chịu gió càng lớn.
- Cần đèn và bộ đèn cũng làm tăng diện tích cản gió.
- Khu vực ven biển, đường lớn hoặc địa hình thoáng cần chú ý hơn đến tải trọng gió.
Bulong móng cần được lựa chọn đồng bộ với khả năng chịu lực của toàn bộ hệ trụ và móng.
Chọn theo mặt bích và kết cấu móng
Bulong phải phù hợp chính xác với mặt bích chân cột và bản vẽ móng.
- Đường kính bulong phải phù hợp với lỗ mặt bích.
- Khoảng cách tâm bulong phải trùng với vị trí lỗ.
- Chiều dài phần chôn phải phù hợp với chiều sâu móng.
- Số lượng bulong cần đúng theo thiết kế.
Đây là nhóm thông số cần kiểm tra kỹ trước khi gia công vì sai lệch có thể khiến trụ không lắp được tại công trường.
Tóm lại, cách lựa chọn an toàn nhất là căn cứ vào bản vẽ kỹ thuật, tải trọng thực tế và kết cấu móng, thay vì chỉ chọn M20, M24, M27 hay M30 theo kinh nghiệm.
Xem thêm: Tiếp địa cột đèn chiếu sáng là gì? yêu cầu kỹ thuật cần biết
Những thông số cần kiểm tra trước khi đặt bulong khung móng
Trước khi đặt gia công bulong khung móng cột đèn, cần đối chiếu đồng thời bản vẽ cột, mặt bích và bản vẽ móng. Việc kiểm tra kỹ từ đầu giúp hạn chế tình trạng bulong đã chôn nhưng không khớp với chân trụ khi lắp đặt.
Các thông số cần kiểm tra gồm:
- Đường kính bulong: M20, M24, M27, M30 hoặc kích thước theo thiết kế.
- Chiều dài tổng thể: phải phù hợp với chiều sâu chôn trong móng.
- Chiều dài phần ren: đủ để lắp ê-cu, long đen và điều chỉnh cao độ mặt bích.
- Số lượng bulong: cần tương ứng với số lỗ trên mặt bích chân cột.
- Khoảng cách tâm bulong: phải trùng với khoảng cách tâm lỗ trên mặt bích.

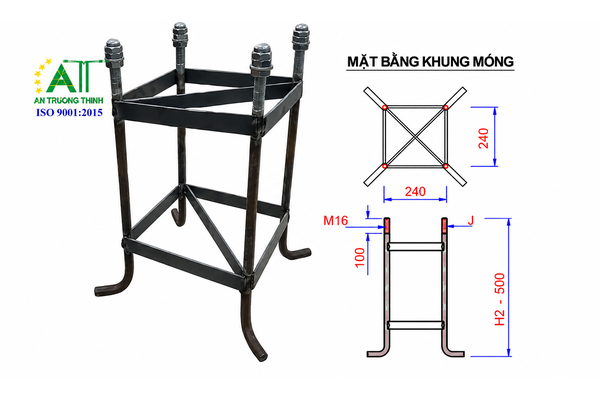

- Kích thước khung định vị: giúp giữ đúng vị trí bulong khi đổ bê tông.
- Kiểu đầu bulong: thường là dạng chữ J, chữ L hoặc theo bản vẽ kỹ thuật.
- Cấp bền và vật liệu: lựa chọn theo yêu cầu chịu lực của công trình.
- Phương án xử lý bề mặt: có thể mạ kẽm hoặc xử lý chống ăn mòn tùy môi trường lắp đặt.
Trong đó, khoảng cách tâm bulong, chiều dài bulong và kích thước mặt bích là các thông số cần kiểm tra kỹ nhất. Nếu sai lệch sau khi móng đã hoàn thiện, việc sửa chữa thường phức tạp và tốn nhiều chi phí.
Kết luận
Việc lựa chọn bulong khung móng cột đèn M20, M24, M27 hay M30 cần căn cứ vào chiều cao cột, tải trọng bộ đèn, kích thước mặt bích, tải trọng gió và kết cấu móng. Không nên mặc định một kích thước bulong cho mọi loại trụ vì mỗi công trình có điều kiện chịu lực khác nhau.
An Trường Thịnh cung cấp trụ đèn chiếu sáng, bulong móng và các phụ kiện liên quan theo nhiều kích thước khác nhau. Khách hàng có thể gửi bản vẽ trụ, mặt bích hoặc yêu cầu kỹ thuật để An Trường Thịnh hỗ trợ kiểm tra thông số và tư vấn loại bulong phù hợp trước khi gia công, giúp hạn chế sai lệch khi lắp đặt tại công trình.
